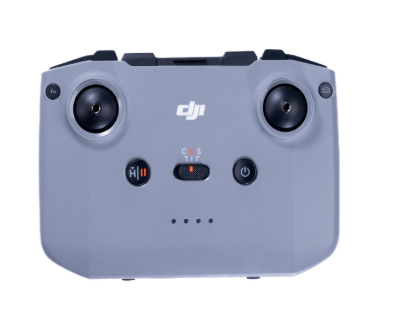

相机图传模块（接收端） VTM (Receiver) VT13

产品描述 Product Introduction

RoboMaster相机图传模块是一套实时高清图像采集和无线传输系统，具有高清晰度、高帧率、低延迟的特点，并且支持多套相机图传模块同时工作。 RoboMaster相机图传模块接收端无需安装，可连接至电脑，具有数据传输、图像输出等功能，搭配RoboMaster赛事引擎选手端可以实现画面显示功能。同时，接收端可作为遥控器发送遥控数据，与发送端一一对应传输遥控数据。 RoboMaster相机图传模块是RoboMaster高校系列赛裁判系统的组成部分，可以为用户提供机器人的第一人称视角。图传模块不可独立使用。

RoboMaster Referee System Video Transmission Module (hereinafter referred to as the "VTM") is an image capture and wireless transmission system featuring high resolution, high frame rate, and low latency. Multiple VTMs can work simultaneously. The RoboMaster Video Transmission Module transmitter should be installed on the robot, and it has functions such as image capture and data transmission. As a component of the RoboMaster University Series Referee System (hereinafter referred to as the "Referee System"), the VTM provides a first-person view of robots. The VTM cannot be used independently.

技术参数 Technical Specifications

• 工作环境温度：-10℃至40℃
• 工作频段（中国及其它非日本地区）：5150-5250 MHz（仅限室内使用），5732-5829 MHz
• 工作频段（日本地区）： 5150-5250 MHz， 5650-5755 MHz
• 传输图像分辨率：最大 1920× 1080
• 传输图像帧率：最大 60 Hz
• 端到端延时：< 90 ms（实验室环境）
• 最远传输距离：100 m（无遮挡时）
• 重量：约 375 g
• 最长续航时间：6 小时
• 充电环境温度：5℃至40℃
• Operating Temperature: -10° to 40° C (14° to 104° F)
• Operating Frequency (China and other non-Japan regions): 5150-5250 MHz (indoor use only), 5732-5829 MHz
• Operating Frequency (Japan): 5150-5250 MHz, 5650-5755 MHz
• Video Resolution Maximum: 1920×1200
• Video Frame Rate Maximum: 60 Hz
• End-to-End Latency: < 90 ms (laboratory environment)
• Max Transmission Range: 100 m (without any obstruction)
• Weight Approx.: 375 g
• Max Operating Time: 6 hours
• Charging Temperature: 5° to 40° C (41° to 104° F)

下载 Download

注：以下文件提供中英双语。

Note: The following documents are available in both Chinese and English.
